СФТК — системы фасадные теплоизоляционные композитные с наружным штукатурным или облицовочным слоями.

Система утепления фасадов может использоваться без каких-либо ограничений на любых типах зданий и любой этажности. Её использование эффективно в частном малоэтажном домостроении, в новом многоэтажном строительстве и реновации старых зданий.

Пригодность к применению на территории Российской Федерации подтверждается техническим свидетельством Минстроя России.

Данная технология известна под разными названиями:

  • WDVS, ETICS, EIFS — аббревиатура, принятая в международной практике;
  • мокрый фасад — подразумевается способ монтажа данной технологии, так как в основном присутствуют работы, связанные с материалами, которые монтируются в «мокром» состоянии (клеевые и штукатурный слои);
  • система утепления с тонким или толстым штукатурным слоем — подразумевается разновидность толщины штукатурного слоя данной системы;
  • система утепления фасада с наружным облицовочным слоем — подразумевается облицовка фасада клинкерной плиткой;
  • энергосберегающая технология утепления дома — раскрывается одна из трёх основных задач, решаемых СФТК.

По нашему мнению, наиболее точным по смыслу является термин WDVS (Wärmedämm-Verbundsysteme), который можно перевести как «теплозащитная связанная система», в котором сделан дополнительный акцент, помимо утепления, на совместную связанную работу всех слоёв системы.

развернуть свернуть

Грунтовка
Армировочный слой
Утеплитель
Дюбель
Клей
Грунтовка
Основание
Косынка
Декоративный элемент
Примыкание
Уголок
Усилитель угла
Капельник
Финишный слой
20% Complete
Пауза Возобновить Запустить Остановить анимацию

Слои мокрого фасада

1 Основание

СФТК можно монтировать практически на любое основание. Единственным требованием можно считать только необходимую конструкционную прочность основания.
Прочность на отрыв верхнего слоя основания должна составлять не менее 0,08 МПа.
Основания отличаются своими характеристиками. При выборе утеплителя необходимо учитывать особенности основания и нюансы механического крепления.

Кирпичная стена хорошо подходит для монтажа системы утепления.
Полнотелый и пустотелый кирпич имеют необходимую прочность.
Обратите внимание на поризованный кирпич! В этом случае требуется правильный подбор дюбелей. Для устранения риска локального разрушения перегородок при монтаже утеплителя на стену из поризованного кирпича мы рекомендуем "завинчивающиеся" дюбеля. развернуть свернуть

Газосиликатные, керамзитобетонные, арболитовые и т.д.
По сравнению с кирпичной стеной, здесь потребуется увеличение толщины утеплителя и распорной зоны. Немецкий производитель дюбелей Ejot для газосиликатных блоков рекомендует распорную зону в 55 мм, а для полнотелого кирпича 35 мм. развернуть свернуть

Основание предварительно отделанное выравнивающими штукатурными составами - это хорошая подготовленная поверхность для дальнейшего утепления фасада. Перед монтажом проверить прочность штукатурного слоя. При необходимости произвести ремонт. развернуть свернуть

Бетонное основание имеет очень высокую прочность. Распорная зона для дюбеля от 35 мм. развернуть свернуть

Различные плитные материалы: аквапенель, ЦСП, ОСБ, ГВЛ и др. Положительная особенность этих оснований - ровная поверхность, которая допускает сплошное нанесение клеевого состава. Для плит ОСБ необходим полимерный клеевой состав, так как требуется высокая адгезия к гладкому основанию. Для дюбелирования подходит рондоль и саморезы. развернуть свернуть

Не имеет ТС (технического свидетельства) на систему утепления.
Рекомендованный утеплитель МВП.
Основание из дерева имеет ограничения и требует дополнительных мероприятий.
Ограничением можно считать наличие выступов на внешних углах здания. Утеплитель монтируется на брус строганый, профилированный или клееный без использования клеевого состава при помощи рондолей и саморезов. Схема дюбелирования минимум 7 дюбелей на лист утеплителя, 4 по углам и 3 по центру. Вариант второй с использованием клеевого состава.
С внутренней стороны утеплитель обрабатывается клеем "на сдир", для улучшения прочностных характеристик МВП, после высыхания производят монтаж утеплителя на основание с помощью клей-пены и дюбелирования.
Монтаж утеплителя на бревно или лафет осуществляется с помощью клеевого состава (второй вариант).
развернуть свернуть

2 Подготовка основания

Подготовка основания один из важных этапов в монтаже системы утепления, от качества выполнения этого этапа зависит долговечность функционирования системы.

Общее требование — строительное основание должно быть ровным, чистым, сухим, твердым, очищенным от пыли, масел, мастик и не поражено биологическими заражениями.

Допустимое отклонение от плоскости поверхности строительного основания для монтажа СФТК должно составлять не более ±10 мм при проверке 2-х метровой рейкой и количестве измерений не менее 5 на каждые 100 м2 поверхности.

Неровности более 10 мм следует устранять.

При приклейке утеплителя возможна компенсация перепадов от плоскости до 20 мм при помощи минерального клея, перепады свыше 20 мм рекомендуется выравнивать с помощью штукатурных составов.

Возможные мероприятия по подготовке поверхности основания:

  • впитываемость — добиться равномерной впитываемости;
  • меление — если есть удалить;
  • прочность — добиться необходимой прочности;
  • проверка влажности — основание должно быть сухим;
  • наличие биологического поражения — удалить при наличии;
  • наличие трещин — устранить причину и заделать;
  • несущая способность старого покрытия — привести к норме;
  • очистка поверхности — возможные способы обработки щёткой, пылесосом или смыть;
  • защита не окрашиваемых поверхностей — грунтование.

СПЕЦИАЛЬНЫЕ СОСТАВЫ

  • Дезинфицирующие — удаление биологического поражения.
  • Изолирующие — снижение паропроницаемости.
развернуть свернуть

Проникающие

Укрепление, выравнивание и уменьшение впитываемости основания

Адгезионные

Обеспечение оптимальной адгезии между покрытием и любым основанием.

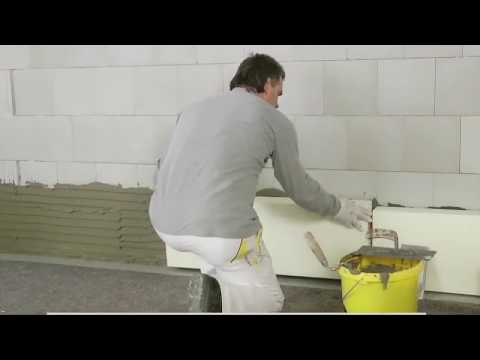

3 Клей для утеплителя

Клеевой состав должен обеспечивать необходимую прочность сцепления основания и утеплителя.
Общее требование - площадь нанесённого клея должна составлять не менее 40% приклеиваемой поверхности, при этом площадь приклеивания не менее 60%.

Минеральный клей

Универсальный вариант.

Чаще используется схема нанесения «точка валик», допустима «сплошная под гребёнку» зубчатым шпателем.

Полимерный клей

Когда требуется высокая адгезия.

Схема нанесения «под гребёнку».

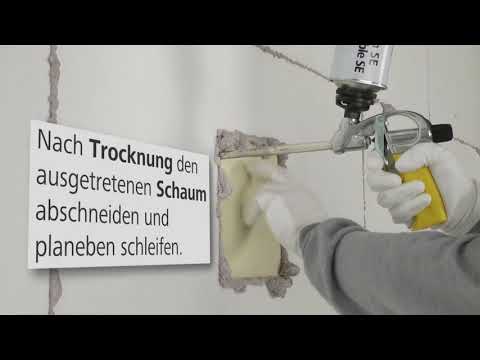

Клей-пена

Для ЭППС и ППС.

Схема нанесения «по периметру + змейка».

Полимерный клей рекомендуется наносить на ровную поверхность.

4 Утеплитель

Для фасада

МВП

Минераловатные плиты

ППС16Ф

Пенополистирол фасадный

Для цоколя

Экструдированный пенополистирол

ЭППС

Экструдированный пенополистирол

Особенности ППС

  • есть ограничения по применению (запрещено в детских, учебных и лечебных учреждениях)
  • необходимо монтировать «противопожарные рассечки» из утеплителя МВП между этажами и вокруг всех проёмов здания
  • технические особенности в связи с низкой паропроницаемостью

5 Комплектующие элементы

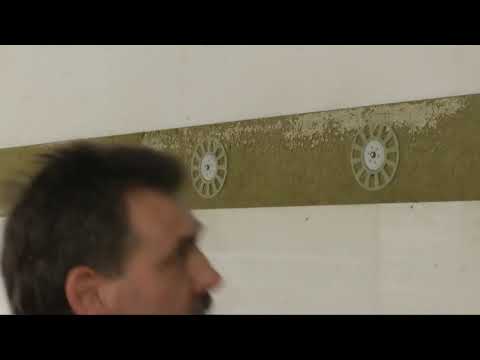

Дюбель

Дюбель

Количество дебелей на 1 м² зависит от характеристик основания, ветровых нагрузок и схемы дюбелирования

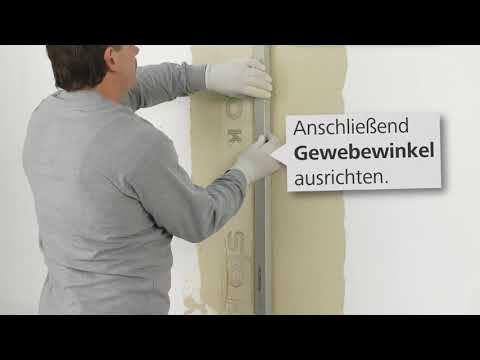

Уголок

Уголок

Укрепляет все внешние углы здания, обязательный элемент системы, часть базового слоя

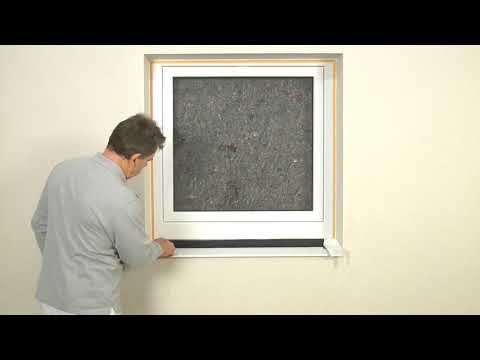

Примыкание

Примыкание

Обязательный элемент, применяется в месте примыкания системы к оконному или дверному блоку

Косынка

Косынка

Основная задача "косынки" укрепление углов проёма, обязательный элемент системы, изготовленный из сетки, часть базового слоя

Усиление внутреннего угла откоса

Усиление внутреннего угла откоса

обязательный элемент системы, изготовленный из сетки для усиления внутренних углов откоса, часть базового слоя

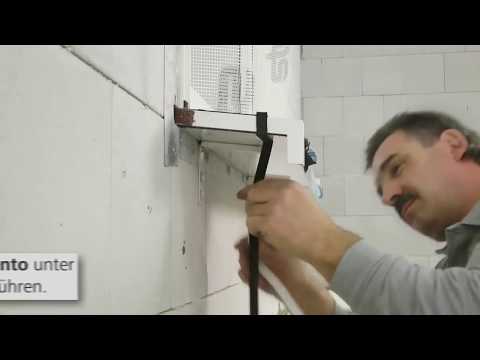

Капельник

Капельник

Основное назначение, исключить затекание капель воды на поверхности с отрицательным уклоном, снимает риск возможного разрушения и повышенного загрязнения

Деформационный элемент

Деформационный элемент

Применяется как термодинамический (компенсационный) элемент в СФТК, на больших площадях

Декоративные элементы

Декоративные элементы

Элементы для декоративного оформления фасада здания

Рустовочный профиль

Рустовочный профиль

Декоративный элемент для оформления стен

Обязательные комплектующие элементы: дюбеля, уголок, примыкание, косынка, усиление внутреннего угла.

Остальные элементы применяемые по необходимости.

6 Сетка для базового слоя

Сетка из стекловолокна, изготовленная тканым способом, покрытая полимерным составом для обеспечения защиты стеклянного волокна от щелочной коррозии и предназначенная для устройства армированного базового штукатурного слоя.

Штукатурный финишный слой - разрывное усилием по основе и утку 2000 Н. Клинкерная плитка, натуральный камень – усиленная сетка 2600 H или панцирная сетка 3600 H.

7 Клей для базового слоя

Минеральный клей

Универсальный вариант

Наиболее распространённый варинт монтажа базового "армировачного" слоя.

Полимерный клей

Для антивандальной системы

Высокая прочность

8 Промежуточное покрытие под декоративный финишный слой

Грунт под декоративное покрытие. С кварцевым песком или мраморной крошкой. Под штукатурку "короед" рекомендуется колеровать в близкий цвет.

9 Финишный декоративный слой

Варианты отделки:

Минеральная штукатурка

Бюджетный вариант отделки, с обязательно последующей покраской.

Очерёдность монтажа

1. Минеральная штукатурка
2. Грунтовка под краску
3. Фасадная краска

Полимерная штукатурка

Очерёдность монтажа

1. Полимерная штукатурка

Акриловая штукатурка подходит для системы утепления с ППС16Ф.

Силикатная штукатурка для реставрации исторических зданий.

Силикатно-силиконовая штукатурка.

Силоксановая штукатурка.

Силиконовая штукатурка наилучший вариант отделки фасада.

Клинкерная плитка

Отделка "под кирпич".

Очерёдность монтажа

1. Клей для клинкерной плитки
2. Клинкерная плитка
3. Затирка для плитки

Есть ограничение по весу на 1 м²
